板式换热器的基本结构都有哪些、

发布日期：2017-10-20 作者：华博换热设备点击：

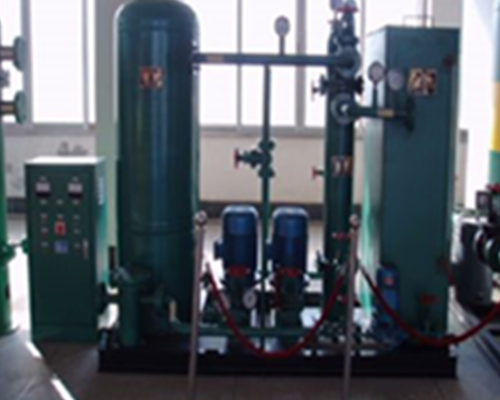

可拆式板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种新型高效换热器。各种板片之间形成薄矩形通道，通过半片进行热量交换。它与常规的管壳式换热器相比，在相同的流动阻力和泵功率消耗情况下，其传热系数最高。板式换热器的型式主要有可拆卸式、钎焊式和激光半焊式三大类，板片形式主要有人字形波纹板、水平平直波纹板和瘤形板片三种。板式换热器主要由框架和板片两大部分组成。板片由各种材料的制成的薄板用各种不同形式的磨具压成形状各异的波纹，并在板片的四个角上开有角孔，用于介质的流道。板片的周边及角孔处用橡胶垫片加以密封。框架由固定压紧板、活动压紧板、上下导杆和夹紧螺栓等构成。板式换热器是将板片以叠加的形式装在固定压紧板、活动压紧板中间，然后用夹紧螺栓夹紧而成。

板式换热器主要由框架和板片两大部分组成。 ;

板片由各种材料的制成的薄板用各种不同形式的磨具压成形状各异的波纹，并在板片的四个角上开有角孔，用于介质的流道。板片的周边及角孔处用橡胶垫片加以密封。 ;

框架由固定压紧板、活动压紧板、上下导杆和夹紧螺栓等构成。 ; ; ;板式换热器是将板片以叠加的形式装在固定压紧板、活动压紧板中间，然后用夹紧螺栓夹紧而成。 ;
