板式换热器与管壳式换热器的比较

一般情况下，我们主要根据结构来区分板式换热器，也就是根据外形来区分，可分为四大类：

   1 可拆式板式换热器（又叫带密封垫片的板式换热器）。

   2 焊接板式换热器。

   3 螺旋类板式换热器。

   4 板卷式换热器（又叫蜂窝式换热器）。

   a.传热系数高；

    由于不同的波纹板相互倒置，构成复杂的流道，使流体在波纹板间流道内呈旋转三维流动，能在较低的雷诺数（一般Re=50~200）下产生紊流，所以传热系数高，一般认为是管壳式的3~5倍。

   b.对数平均温差大，末端温差小。

    在管壳式换热器中，两种流体分别在管程和壳程内流动，总体上是错流流动，对数平均温差修正系数小，而板式换热器多是并流或逆流流动方式，其修正系数也通常在0.95左右，此外，冷、热流体在板式换热器内的流动平行于换热面、无旁流，因此使得板式换热器的末端温差小，对水换热可低于1℃，而管壳式换热器一般为5℃fff.

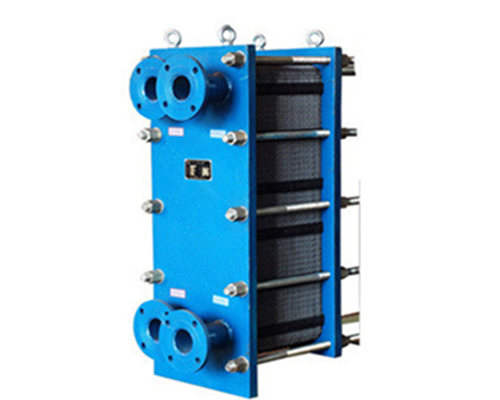

板式换热器

板式换热器

   c.占地面积小。

    板式换热器结构紧凑，单位体积内的换热面积为管壳式的2~5倍，也不像管壳式那样要预留抽出管束的检修场所，因此实现同样的换热量，板式换热器占地面积约为管壳式换热器的1/5~1/8。

   d.容易改变换热面积或流程组合；

    只要增加或减少几张板，即可达到增加或减少换热面积的目的；改变板片排列或更换几张板片，即可达到所要求的流程组合，适应新的换热工况，而管壳式换热器的传热面积几乎不可能增加。

   e.重量轻；

    板式换热器的板片厚度仅为0.4~0.8mm，而管壳式换热器的换热管的厚度为2.0~2.5mm，管壳式的壳体比板式换热器的框架重得多，板式换热器一般只有管壳式重量的1/5左右。

   f. 价格低；

    采用相同材料，在相同换热面积下，板式换热器价格比管壳式约低40%~60%。

   g. 制作方便；

    板式换热器的传热板是采用冲压加工，标准化程度高，并可大批生产，管壳式换热器一般采用手工制作。

   h. 容易清洗；

    框架式板式换热器只要松动压紧螺栓，即可松开板束，卸下板片进行机械清洗，这对需要经常清洗设备的换热过程十分方便。

   i. 热损失小；

    板式换热器只有传热板的外壳板暴露在大气中，因此散热损失可以忽略不计，也不需要保温措施。而管壳式换热器热损失大，需要隔热层。

   j. 容量较小；

    约为管壳式换热器的10%~20%。

   k. 单位长度的压力损失大；

    由于传热面之间的间隙较小，传热面上有凹凸，因此比传统的光滑管的压力损失大。

   l. 不易结垢；

    由于内部充分湍动，所以不易结垢，其结垢系数仅为管壳式换热器的1/3~1/10.

   m. 工作压力不宜过大，介质温度不宜过高，可能发生泄露；

    板式换热器采用密封垫密封，工作压力一般不宜超过2.5MPa，介质温度应在低于250℃以下，否则有可能泄露。

   l. 易堵塞；

    由于板片间通道很窄，一般只有2~5mm，当换热介质含有较大颗粒或纤维物质时，容易堵塞板间通道。
