板式换热器各个部件的知识

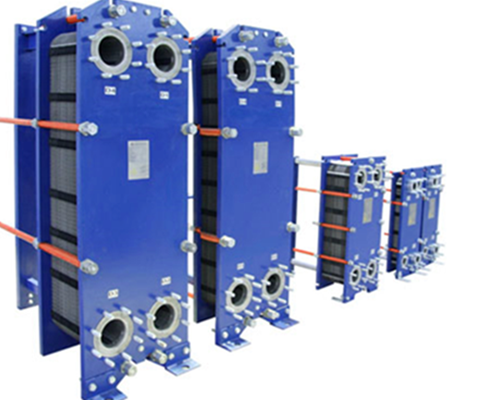

 板式换热器是新型高效换热器,因通过板片进行热量交换而得名.为了让广大客户全面了解我们的产品,板式换热器生产厂家为您整理了板式换热器各个部件的知识.可拆卸板式换热器胶垫在额定工作压力之内使用时出现泄漏,除设备在制造装配方面的质量因素外,主要与系统中出现的非正常冲击载荷有关(水锤、气锤),这是一般操作者不易观察到的现象.冲击所造成的瞬间压力峰值往往比正常的工作压力高出1~3倍,使安装在可拆式板式换热器中的橡胶密封垫移位,导致密封失效.由于该种设备的传热元件采用不锈钢薄板制造(厚度0.8mm)其密封刚性相对较差且密封周边很长,所以耐冲击力的能力远低于管壳式换热器.

    1、固定压紧板:不与流体接触,用夹紧螺栓紧固后压紧垫片保证密封.

    2、换热垫片:提供介质流道和换热表面.

    3、密封垫片:防止流体合成或泄漏,并使之在不同板片间分配.

    4、接管、法兰:为流体提供进出口.

    5、上下导杆:承受板片的重量并保证安装尺寸,使板片在其间滑动,导杆通常比换热板组长,以便松开夹紧螺栓滑动各板检查清洗.

    6、滚动装置:使活动压紧板或中间隔板能够在上下导杆上滑动以便装拆检查维修.

    7、活动压紧板:与固定压紧板配对使用,可在导杆上滑动,以便装拆检查维修.

    8、前支柱:支撑换热器重量,使整个换热器组成一体.

    9、夹紧螺栓:压紧板片组,使换热器整体化保证密封,对于橡胶类密封垫一般在标牌上注有最大和10、最小压紧尺寸,当压紧到最小尺寸时就要更换垫片.

    11、中间隔板:在固定压紧板和活动压紧板中间不同位置上安设中间隔板,可使一台设备同时处理多种介质,执行多段操作.
